化工冷庫一般都需要進行防爆設計，對于特殊的化學品，必須使用防爆冷庫。下面介紹一下上海瀚冰制冷設備公司設計的防爆冷庫設計方案。
本項目主要應用于低溫冷藏條件下的化學品存儲，以保障化學品不變質失效、確保品質和安全，作長期貯存之用。工程將根據用戶的使用要求、技術要求和安全要求，進行方案規劃、設計施工和運行管理。
◆項目名稱：江蘇南通某化工公司防爆冷庫工程項目
◆建設(設計/施工)單位：上海瀚冰制冷設備有限公司
◆冷庫概況：防爆冷庫1間，防爆等級ⅡCT4
|
序號 |
冷間名稱 |
冷間溫度 |
冷間規格 |
冷間內容積 |
存儲貨品 |
|
01 |
防爆冷藏庫 |
0～5℃ |
6.0m×4.0m×3m |
72m³ |
化工產品 |
◆主要工作內容：項目分析、方案規劃、專業設計、設備采購、項目施工、工程管理、開機驗收、培訓指導、售后服務
◆施工范圍：庫體結構的組裝及施工；冷間制冷系統，包括機組、設備、閥件、管道的選用和安裝；冷庫的電氣控制系統和照明系統的施工；冷庫各系統設備的防爆處理、調試、維護與維修服務；其他冷庫相關工作
◆工程期限：工程合同生效后，20個工作日完成
◆工程質量要求：工程質量必須達到國家及行業施工驗收規范的合格標準，并符合客戶的使用要求、技術要求和安全要求
本項目系江蘇南通某化工公司防爆冷庫工程項目，工程主要由圍護結構、制冷機組、庫內蒸發器、制冷管路、溫度控制系統和融霜排水系統等部分組成；采用先進的多功能微電子集成防爆電氣設備及優化防爆技術，具有多重安全保護功能；可實現對冷庫溫度環境進行自動監測、調控和故障輸出，切實保障存儲化學品的品質和安全。
技術說明如下：
⑴防爆冷藏庫技術參數：
① 冷藏庫溫度要求：0～10℃
② 冷藏庫貯藏噸位：10T
③ 冷藏庫設計進貨溫度：常溫
④ 出貨溫度：≦10℃；
⑤ 冷藏庫每日進貨量：按貯藏量的5%～10%計算
⑥ 冷藏庫保溫熱阻要求：≥3.8㎡×K/W
⑦ 冷藏庫降溫時間：24h
⑧ 冷藏庫耗冷量：8.6KW
⑵ 其它技術要求
① 冷庫庫體保溫：采用預制雙面彩鋼聚氨酯板，保溫厚100mm； 地面采用硬質擠塑板，并鋪防潮隔汽層，上澆100mm厚混凝土
②冷庫庫門：采用寬1500mm×高2000mm手動平移門，1套
③冷庫降溫冷卻器：采用高效節能防爆型冷風機
④冷凝器：采用風冷式冷凝器，優點：系統簡單、安裝方便
⑶ 制冷方案確定
① 制冷系統：采用冷凝溫度+45℃、蒸發溫度-10℃系統；
②制冷工質：采用R22氟利昂制冷劑
③供液方式：選擇直接膨脹供液。該供液方式系統簡單，操作管理方便，依靠節流閥開啟度直接調節蒸發系統供液量，工程費用低
④融霜方式：采用自然融霜或電熱融霜（設置融霜溫度過熱跳脫保護裝置，跳脫溫度 可調）
⑤電控方式：采用自動與手動相結合
⑶ 制冷設備選定

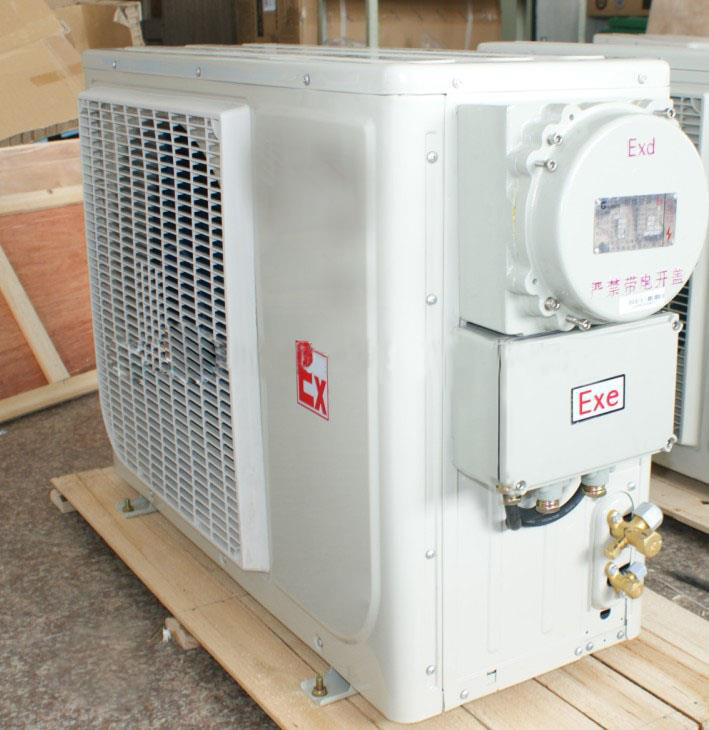

選用進口意大利“都凌”H503CC中高溫半封閉活塞風冷機組1套，機組接線設備為耐壓防爆型；
意大利都凌壓縮機公司成立于1918年：①高中低溫制冷劑HFC和HCFC均可使用，與新型的制冷劑的性能具有更好的兼容性，更能滿足市場對效率、可靠性及低噪音水平的要求；
②由于對內部葉片形狀進行流體動力學的優化設計，并采用高效電機和高科技部件，COP值高。其性價比在知名的品牌中最高；
③ 采用質量平衡優化設計，振動小，氣體脈動小；
④標準IP55等級接線盒。軸承采用歐美品牌，高精度、零間隙。

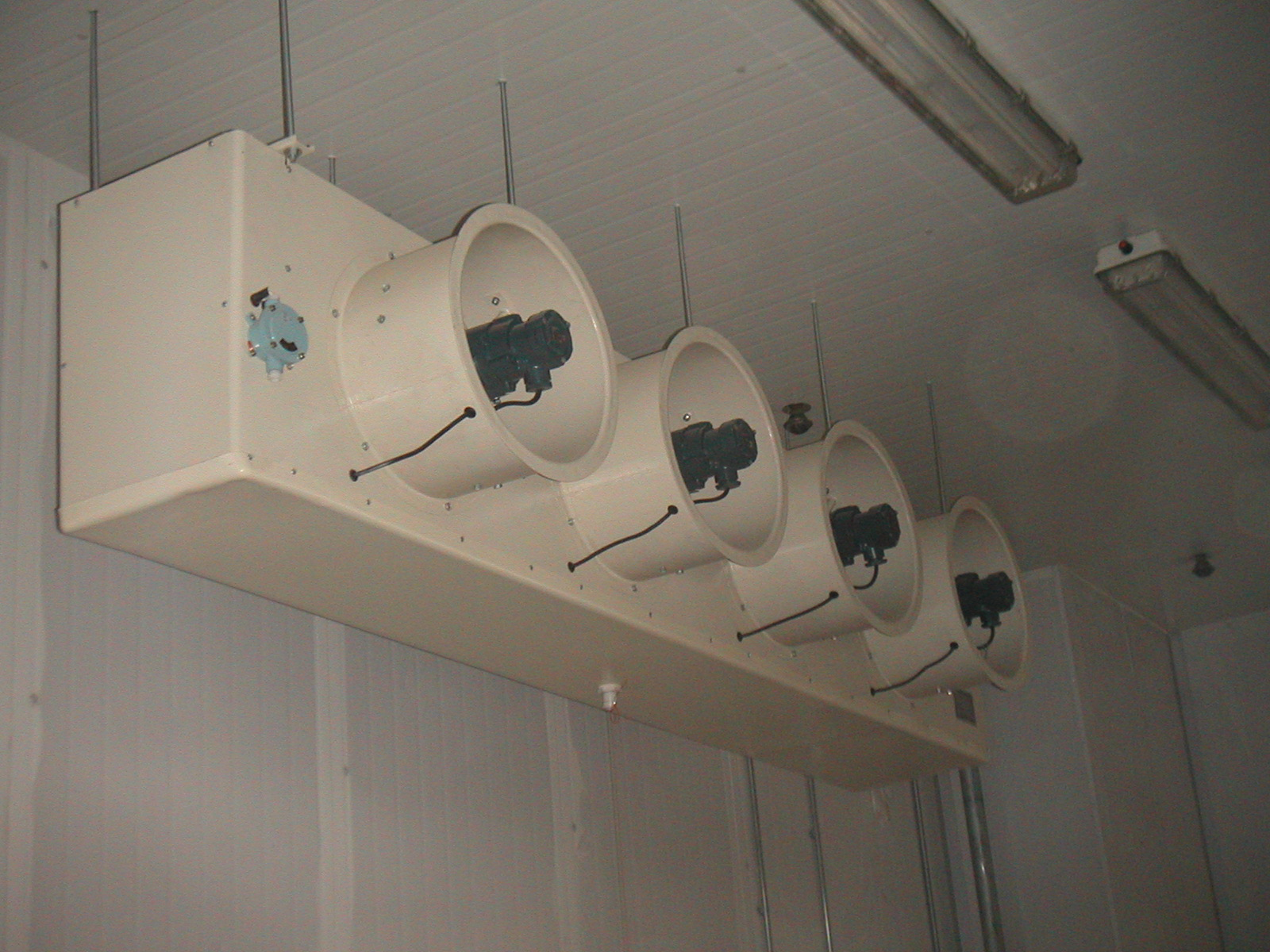

冷庫選用DL-11.2/55低噪音防爆型冷風機1臺。
冷風機特點：①外殼經過磷化及二次噴塑工藝處理，方便清潔、高度防腐、外形美觀；②通過機械或液壓脹管將鋁翅片緊裹在銅管上，減少接觸熱阻；③配備專用防爆電機以保證冷風機在潮濕低溫等特殊狀態下正常運轉。
制冷系統節流設備選用國際品牌“丹佛斯”膨脹閥，它是一種根據蒸發器回氣過熱度的變化而自動調節閥口開啟度的熱力膨脹閥，使用方便、可靠。
“丹佛斯”膨脹閥特點：①蒸發溫度范圍大； ②專利的雙接觸感溫包，安裝迅速便利，管路與感溫包之間具有良好的傳熱效果；③最高試驗壓力36bar；允許工作壓力28bar。
冷庫庫體保溫板選用了雙面彩鋼夾心聚氨酯
冷庫門的選擇安裝，應保證減少熱量侵入、安全密封、防水抗菌，所用材料安全、衛生、潔凈。本項目冷庫門選用寬1500×高2000手動平移門：①全封閉整體框架結構，內層隔熱材料為聚氨酯澆注成型；②隔熱保溫、防潮隔汽、操控自如、使用安全、密封性好、不易變形；③可適用環境溫度-70℃～+100℃，經久耐用。
