本項目新建兩個冷庫，分別為低溫庫和高溫庫，低溫庫主要應用于動物血清及抗體的冷凍存儲，高溫庫主要用于ELISA成品及半成品的冷藏存儲。
需要長期保存的血清必須儲存于-20℃以下。血清的主要作用是提供基本營養物質、提供激素和各種生長因子、提供結合蛋白、提供促接觸和伸展因子使細胞貼壁免受機械損傷、對培養中的細胞起到某些保護作用。
ELISA試劑必須儲存于2~8℃的溫度環境下，一般溫度在4℃左右為宜，不可長時間暴露于陽光下或高溫環境中，亦不可使其凍結，否則將會造成試劑盒失效。
冷庫工程將根據用戶的使用要求和技術要求，進行方案規劃、設計施工和運行管理。
◆項目名稱：上海某醫療實驗設備公司醫藥試劑冷庫項目工程
◆建設(設計/施工)單位：上海瀚冰制冷設備有限公司
◆冷庫概況：新建冷庫總面積60㎡，共2間，冷庫設計高度2.2m；
|
序號 |
冷間名稱 |
冷間溫度 |
冷間規格 |
冷間公稱體積 |
用途 |
|
01 |
冷凍庫 |
-20℃ |
5.7m×5.2m |
65m³ |
冷凍貯存 |
|
02 |
冷藏庫 |
4℃ |
5.8m×5.2m |
66m³ |
冷藏貯存 |
◆施工范圍：庫體結構及地面保溫的拼裝與施工；冷庫制冷系統，包括機組、設備、閥件、管道的選用和安裝；冷庫的電氣控制系統和照明系統的施工；冷庫各系統設備的調試、維護與維修服務；其他冷庫相關工作
◆工程質量要求：工程質量必須達到國家及行業施工驗收規范的合格標準，并符合客戶的使用要求和技術要求
2.1工程所在地上海松江區氣候參數指標：
①地理位置：北緯31º20′，東經120º58′
②室外計算干球溫度：夏季空氣調節日平均溫度+30℃，夏季通風溫度+32℃
③室外計算濕球溫度：夏季空氣調節室外計算濕球溫度+28℃
④室外計算相對濕度：最熱月月平均相對濕度83%
⑤冬季極端最低氣溫，-12.1℃；夏季極端最高氣溫，+40.8℃
2.2設計參照標準
①《冷庫設計規范》 GB 50072-2010
②《室外裝配式冷庫設計規范及條文說明》 SBJ 17-2009
③《現場設備、工業管道焊接工程施工規范》 GB 50236-2011
④《設備及管道絕熱技術通則》 GB/T 4272-2008
⑤《制冷設備通用技術規范》 GB 9237-88
⑥《組合冷庫用隔熱夾芯板》 JB/T 6527-2006
⑦《冷藏庫建筑工程施工及驗收規范》 SBJ 11-2000
⑧《制冷設備、空氣分離設備安裝工程施工及驗收規范》 GB 50274-2010
⑨其他相關規范、規程和業主提供的各技術參數
⑴冷庫技術參數：
技術參數 01冷凍庫 02冷藏庫
冷庫溫度要求 -20℃ 4℃
冷庫公稱體積 65m³ 66m³
冷庫總貯藏噸位 9.75噸 9.9噸
冷庫設計進貨溫度 常溫 常溫
冷庫每日進貨量 0.78噸 0.79噸
冷庫保溫?zé)嶙?span id="s80geym" class="Apple-tab-span" style="white-space:pre"> ≥6.81㎡×K/W ≥4.55㎡×K/W
冷庫耗冷量 8.37KW 8.35KW
⑵其它技術要求
①冷庫庫體保溫：冷藏庫圍護保溫采用預制彩鋼聚氨酯板拼裝，保溫板厚度為100mm；冷凍庫圍護保溫采用預制彩鋼聚氨酯板拼裝，保溫板厚度為150mm。
②地面施工：冷庫地坪先鋪設防水、防潮材料一層，接著鋪設XPS擠塑保溫板10cm厚，再鋪設一層防潮塑料薄膜，上面澆筑C30鋼筋混凝土10cm
③冷庫庫門：采用寬1200mm×高2000mm手拉冷庫門共2套
④冷庫降溫冷卻器：冷庫選用高效節能型冷風機作為庫內蒸發器，優點：降溫速度快，庫溫均勻，安裝方便，便于實現自動化
⑤冷凝器：采用風冷式冷凝器，優點：系統簡單、易安裝、操作簡便、附屬設備少、性能可靠
⑶制冷方案確定
①制冷系統：制冷循環系統采用直接冷卻方式，制冷機組通過管道與冷庫內蒸發器連接，制冷劑在蒸發器內直接吸熱蒸發，對庫房進行降溫。整個系統由壓縮機、油分離器、冷凝器、儲液器、干燥過濾器、視液鏡、電磁閥、截止閥、膨脹閥、蒸發器、氣液分離器等組成。
②運行工況：冷藏庫制冷系統，采用冷凝溫度+45℃、蒸發溫度-10℃ 冷凍庫制冷系統，采用冷凝溫度+45℃，蒸發溫度-30℃
③制冷工質：采用R22氟利昂制冷劑
④供液方式：選擇直接膨脹供液，即利用冷凝壓力和蒸發壓力之差，將節流后的制冷劑直接送入蒸發器的供液方式。
在制冷裝置中，直接膨脹供液是應用最早和最簡單的供液方式，該方式的特點是：制冷設備少、系統簡單、制冷劑充注量少、工程費用低，操作管理方便。
⑤融霜方式：采用電熱融霜，系統簡單、操作方便
⑥電控方式：采用自動與手動相結合
制冷設備的介紹：
1、本項目冷凍庫選用德國“比澤爾”4TCS-8.2型半封閉活塞式中低溫風冷機組作為冷源；冷藏庫選用德國“比澤爾”4FC-5.2型半封閉活塞式中高溫風冷壓縮機組作為冷源。
“比澤爾”活塞式風冷機組主要由壓縮機、冷凝器、電控系統、保護裝置等附件組裝而成，(機組型式如圖)
比澤爾壓縮機公司成立于1934年，目前全球擁有13家生產基地和27家營銷基地，市場占有率超過60%，壓縮機制冷效果好，運行穩定，安全可靠：①壓縮機應用范圍廣泛：高溫、中溫及低溫工況應用。配有電子保護模塊，采用PTC傳感器對電機溫度進行監控；
②配有高優化的機體結構，高效率的電動機，耐久型軸承及最佳優化油路；
③全自動化安全運行，時刻監控機組運行各項參數，具備故障預警功能，確保機組運行安全可靠。
⑵庫內冷卻設備說明

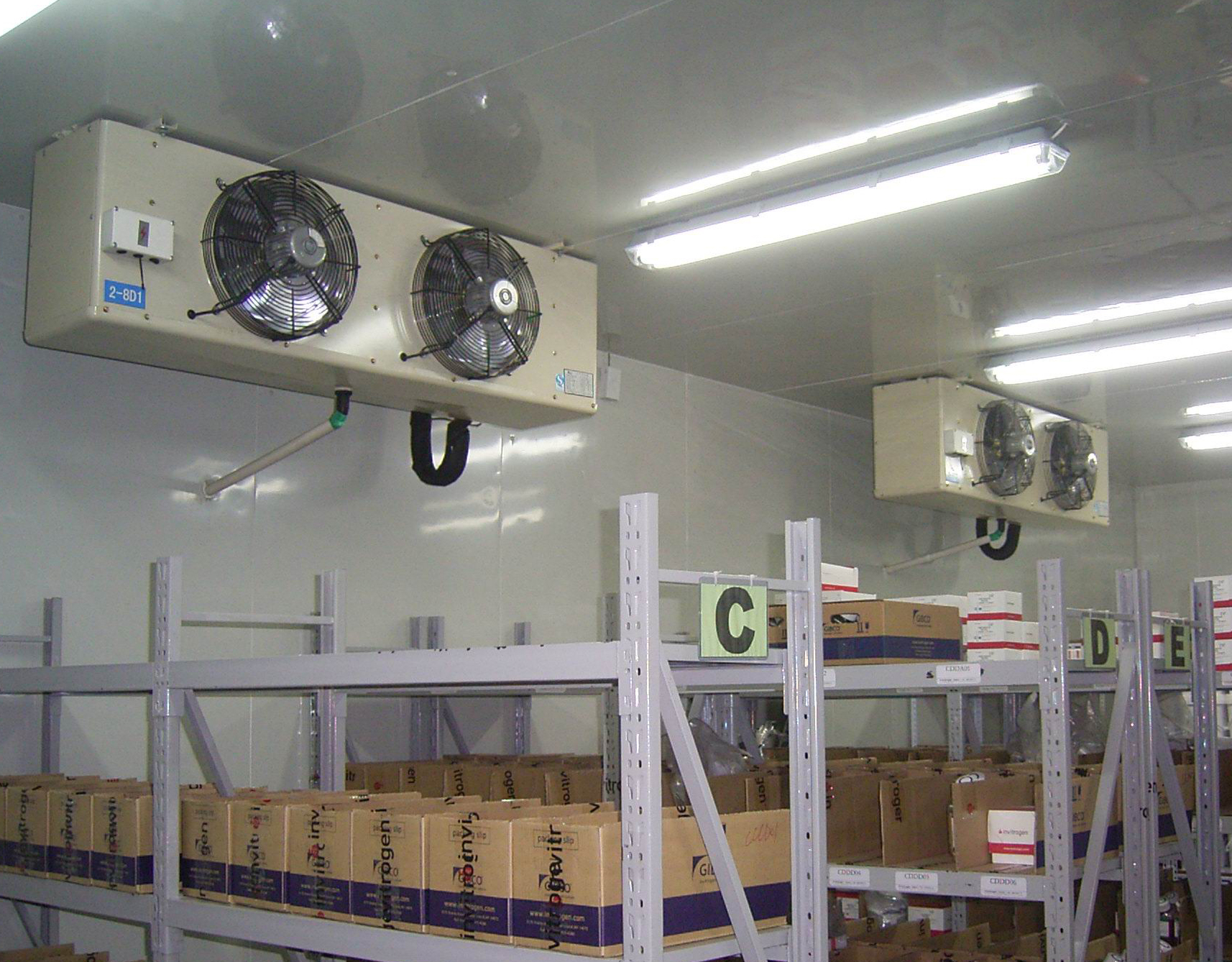

2、冷庫選用DD-12.0/60型冷風機及DL-12.0/55型冷風機，通過風扇使庫內空氣與蒸發器不斷的進行對流換熱，而使冷庫降溫。
特點：
①外殼選用符合標準的優質板材。導流板的設置，增強了空氣側換熱性能，并加強了風機固定的結構基礎；
②盤管采用最優化的管路設計，使制冷劑在蒸發器內均勻分布。內螺紋銅管配合雙正弦翅片，確保了更高的換熱效率；
③風扇采用符合安全標準的高品質電機，并帶有電機過熱保護裝置，電機壽命長、耐用，可應用于高溫或者低溫領域。
3、制冷系統節流設備選用國際品牌“丹佛斯”TX 型膨脹閥，它是一種根據蒸發器回氣過熱度的變化而自動調節閥口開啟度的熱力膨脹閥，使用方便、可靠。“丹佛斯”膨脹閥特點：
①蒸發溫度范圍大，可達-40～+10℃蒸發溫度范圍；
②專利的雙接觸感溫包，安裝迅速便利，管路與感溫包之間具有良好的傳熱效果；
③膨脹閥具有MOP功能，防止由于過高的蒸發壓力導致壓縮機電機損壞；
④膨脹閥最高試驗壓力36bar，允許工作壓力28bar。
4、冷庫庫體保溫板選用聚氨酯夾心板：
①內外面板均采用彩色涂層鋼板，輕質高強、美觀耐用、耐腐蝕；
②保溫材料為阻燃型硬質聚氨酯隔熱材料，具有質輕、強度高、隔熱好、不吸潮、不霉爛、使用壽命長等優點，是冷庫隔熱中選用較多的材料。
③保溫板之間的縫隙為插口式，靠庫板中的預埋鎖鉤連接（縫隙打膠），安裝簡便、不受氣候環境影響，能保證板縫緊密、不跑冷。
5、冷庫控制系統為“精創”微電腦控制系統，可方便、準確的進行自動開關機、調控冷庫運行參數、系統故障保護和報警輸出、加熱融霜等操作。全自動控制，操作簡單、智能化、外形美觀，集中控制壓縮機、冷凝器、冷風機、融霜操作等，能夠最大限度優化系統的使用效率。
您如果需要建造醫藥冷庫，可以向我們索取免費的醫藥冷庫設計方案，我們的工程師會給您做出詳盡的符合您的要求的制冷系統方案。
